毕设PCB原理图展示
以为毕设要做出一个成品来，
于是认真地把板子大小缩了再缩，最后缩到55mm*66mm，
这么大点儿空，布线差点儿布emo，
选的都是贴片类型的元件，全贴在PCB上，甚至还打算加装一个外壳，
为了缩减成本，选料也选了一阵子，最终缩减到104，
然后打算SMT的时候发现最少贴俩，材料费200多，加工费400多。
汗流浃背，问老师咋整，
——要不我用用咱院里的电焊，买材料回来自己焊？
老师也汗流浃背，说——
其实不用做出成品，写在论文里就行。
最后决定用嵌入式课程发的单片机简单实现一下。
嵌入式主要感谢这个教程
小白物联网智能家居毕设参考STM32+ESP8266/MQTT+OneNet+UniApp_哔哩哔哩_bilibili
好不容易整出来了，还是得展示一下。

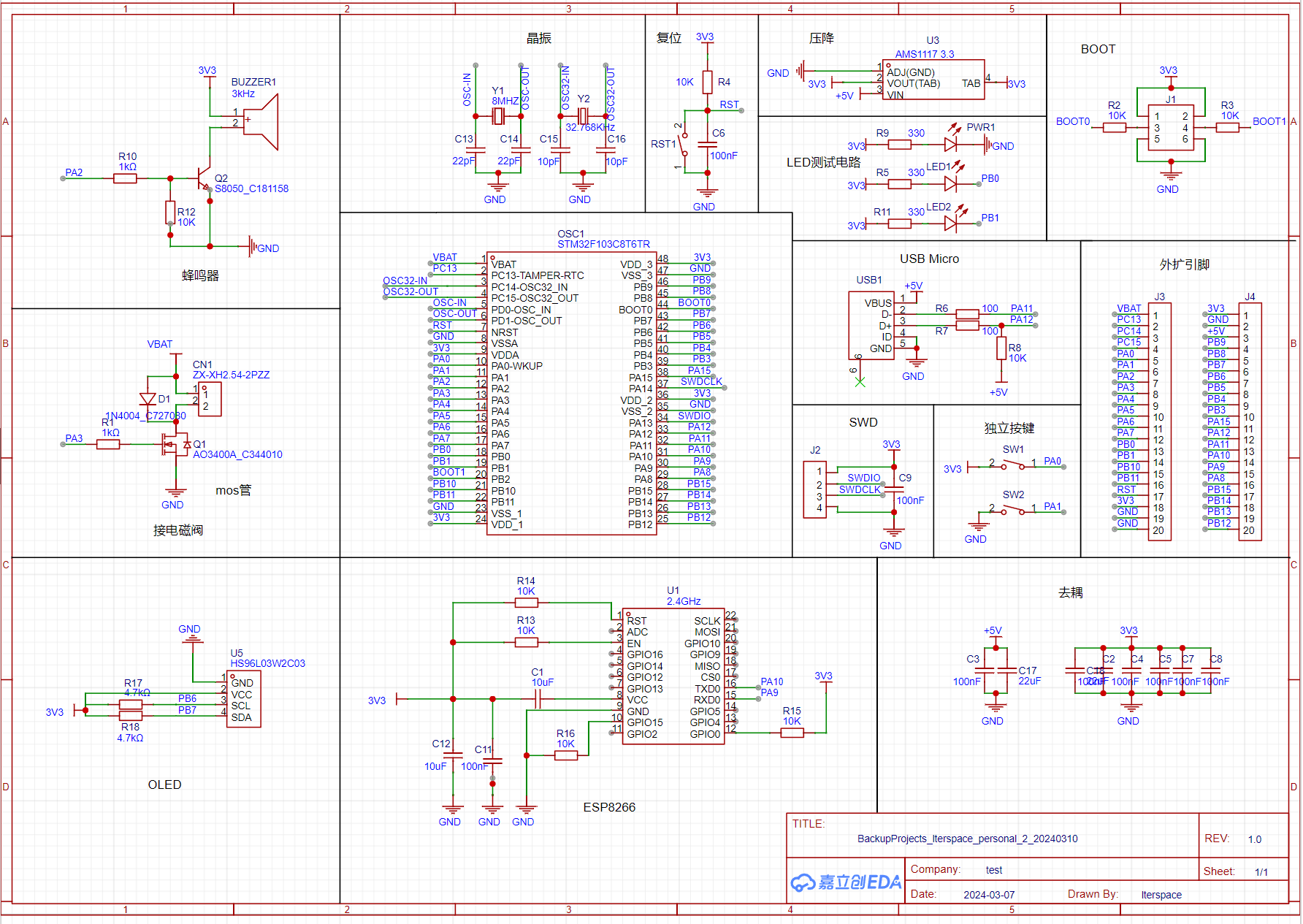

原理图
右上角是我从嘉立创随便找的开源stm32最小系统板，
STM32F103C8T6 - 嘉立创EDA开源硬件平台 (oshwhub.com)
除了stm32之外的是我自己整的，
此处感谢这几个教程
带着你从手册开始画板 STM最小系统板教程系列(一)_哔哩哔哩_bilibili
09 STM32F103C8T6最小系统_哔哩哔哩_bilibili

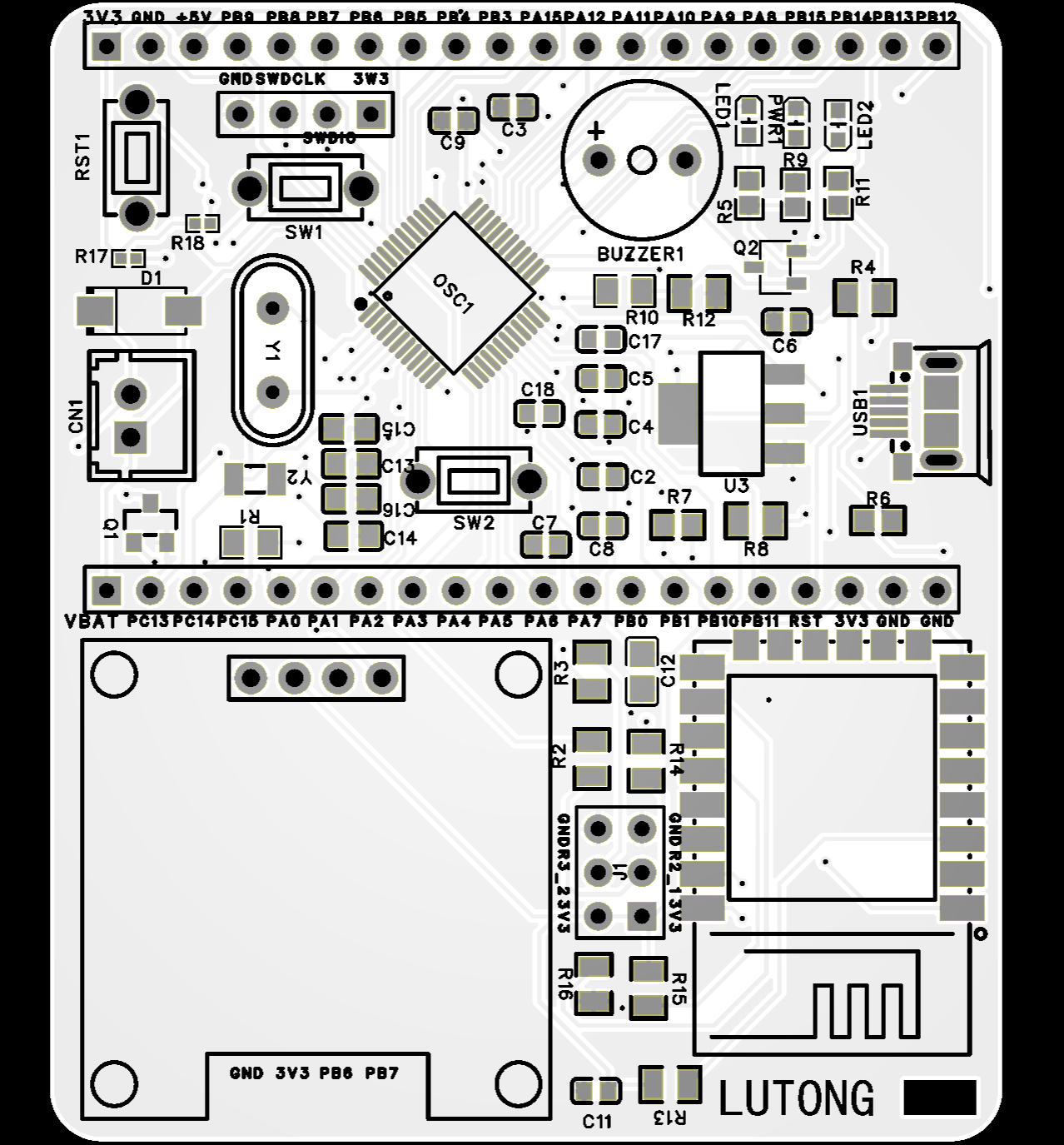

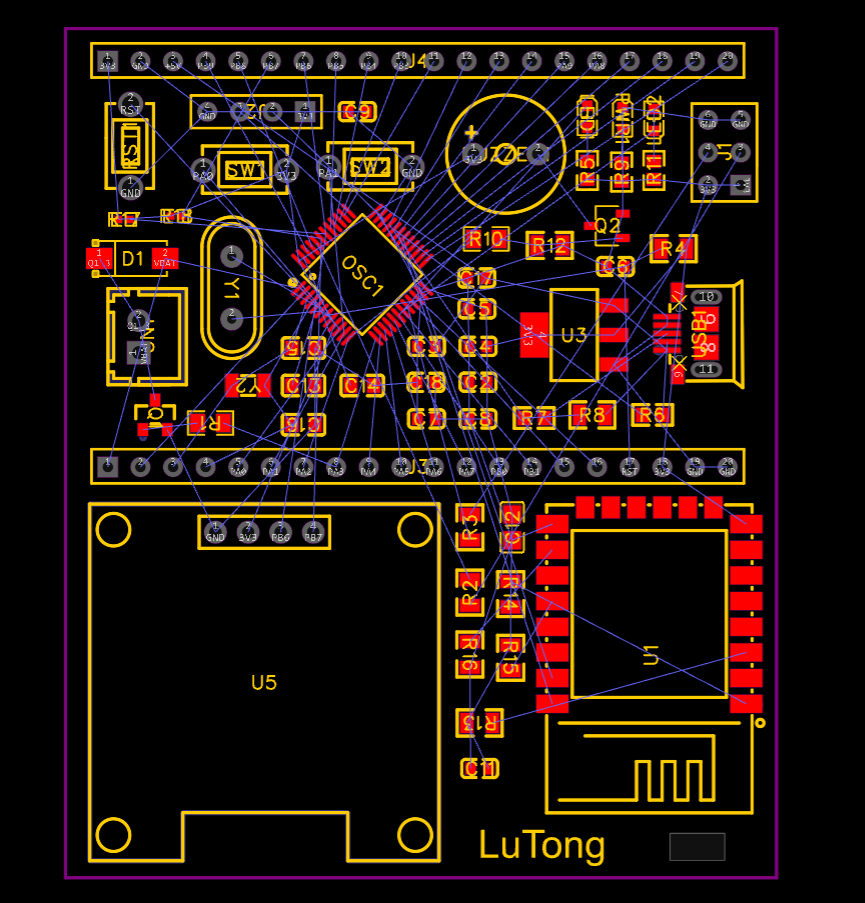

PCB布局
按模块随便布的

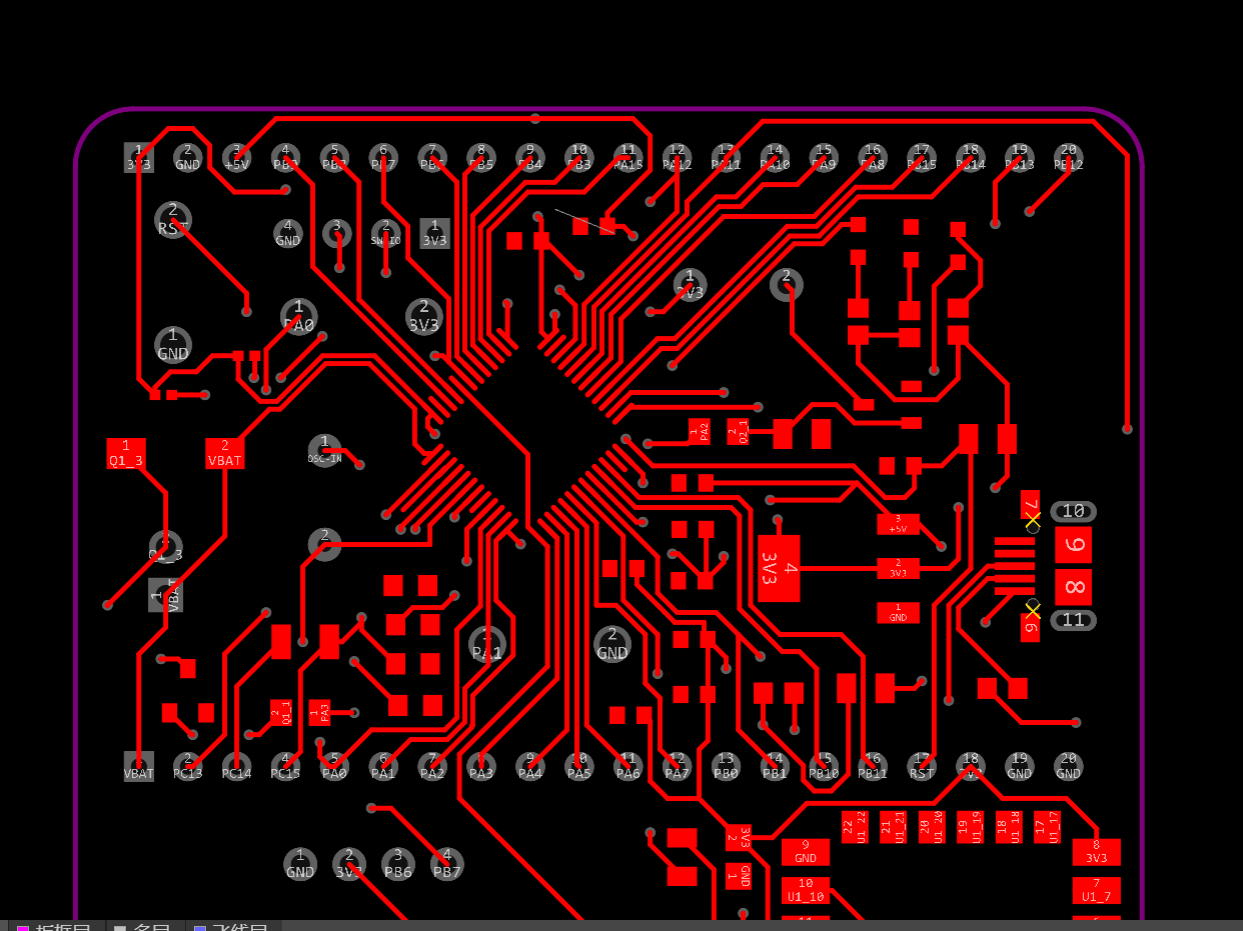

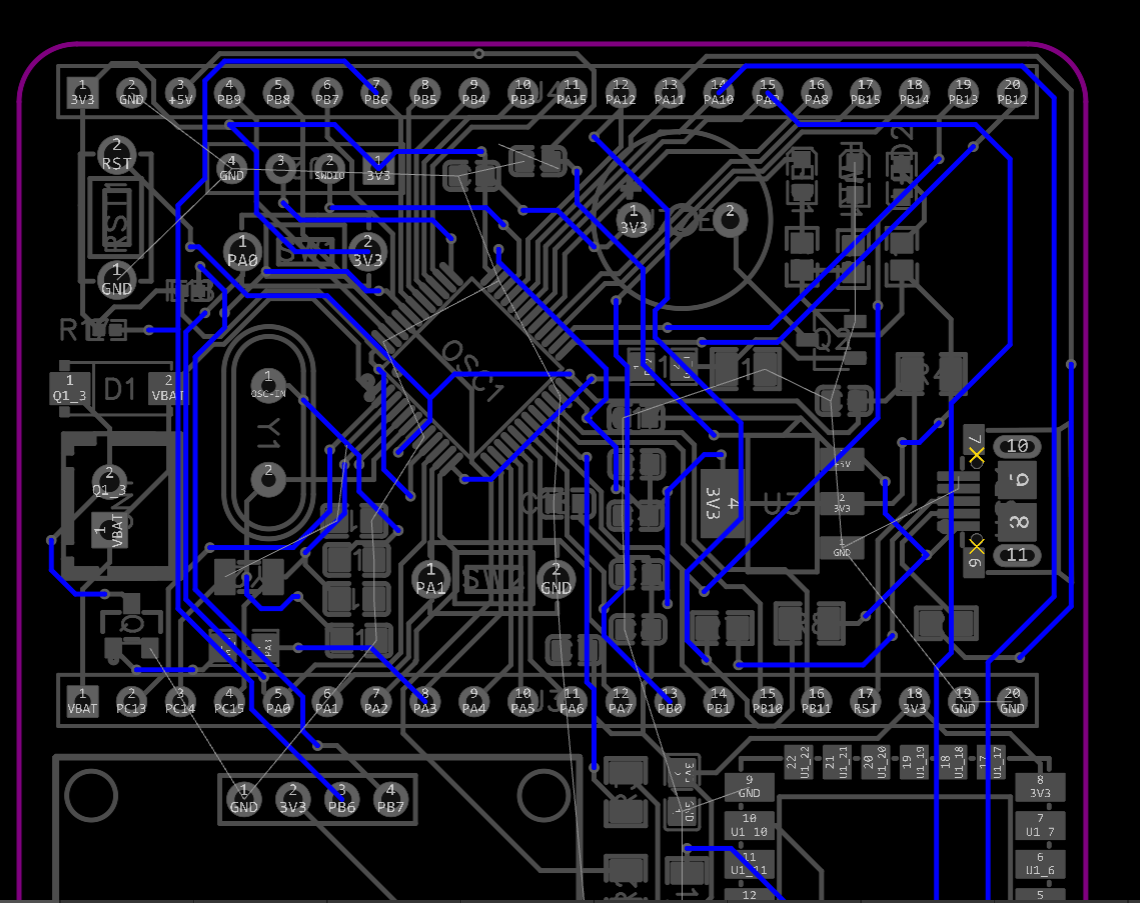

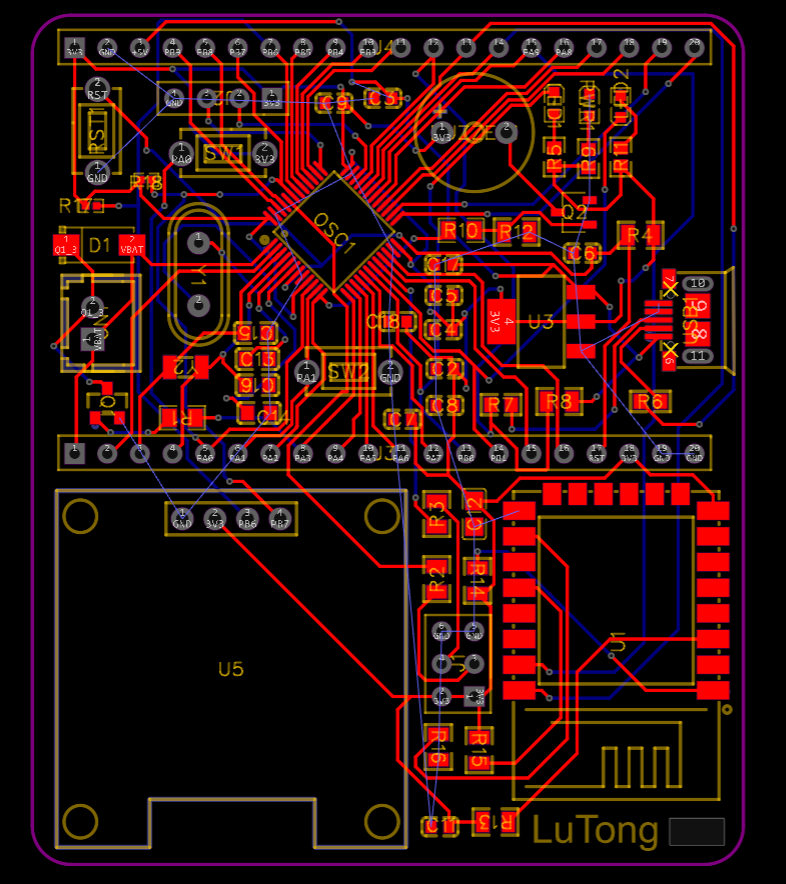

飞线

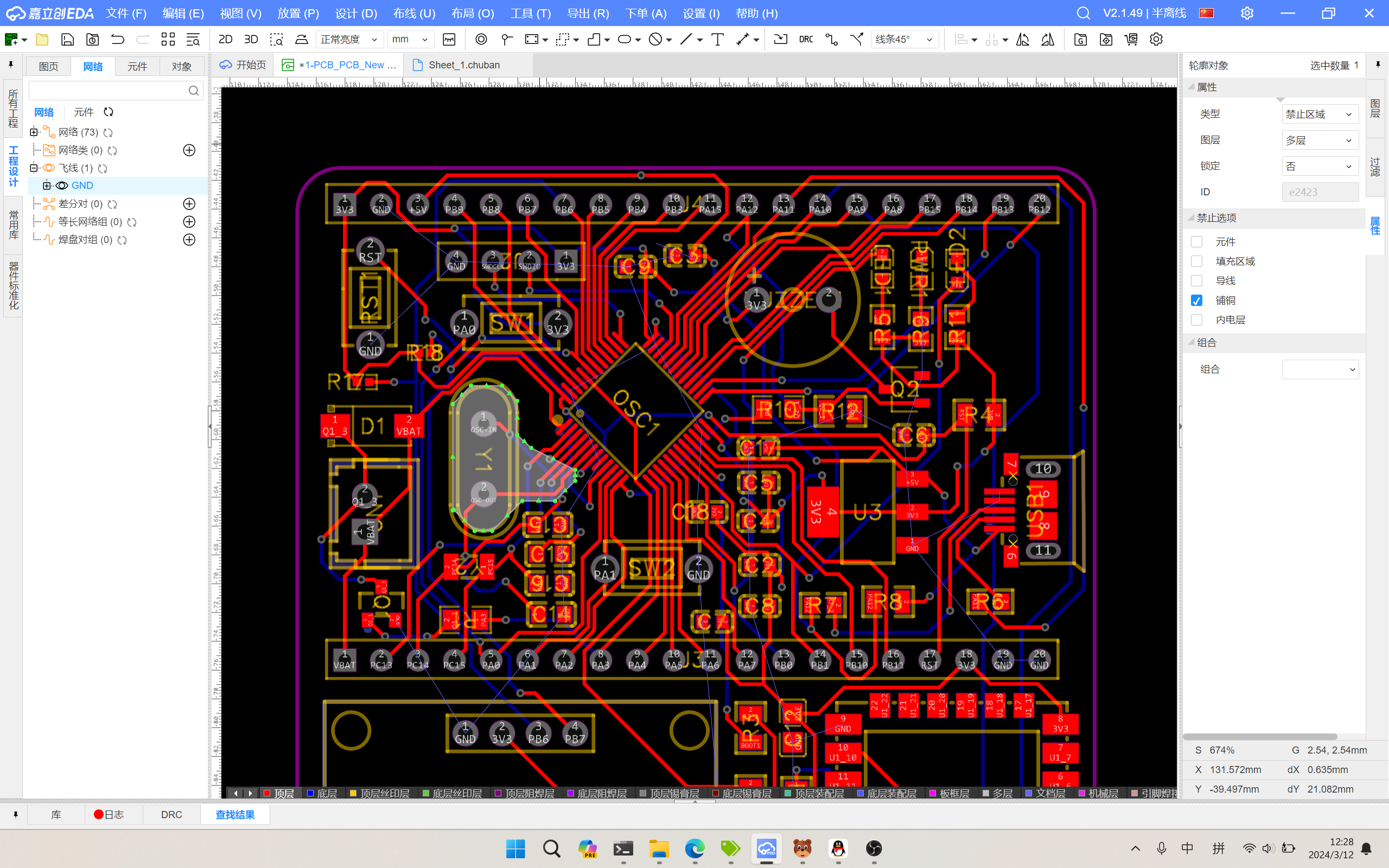

没有什么是过孔解决不了的

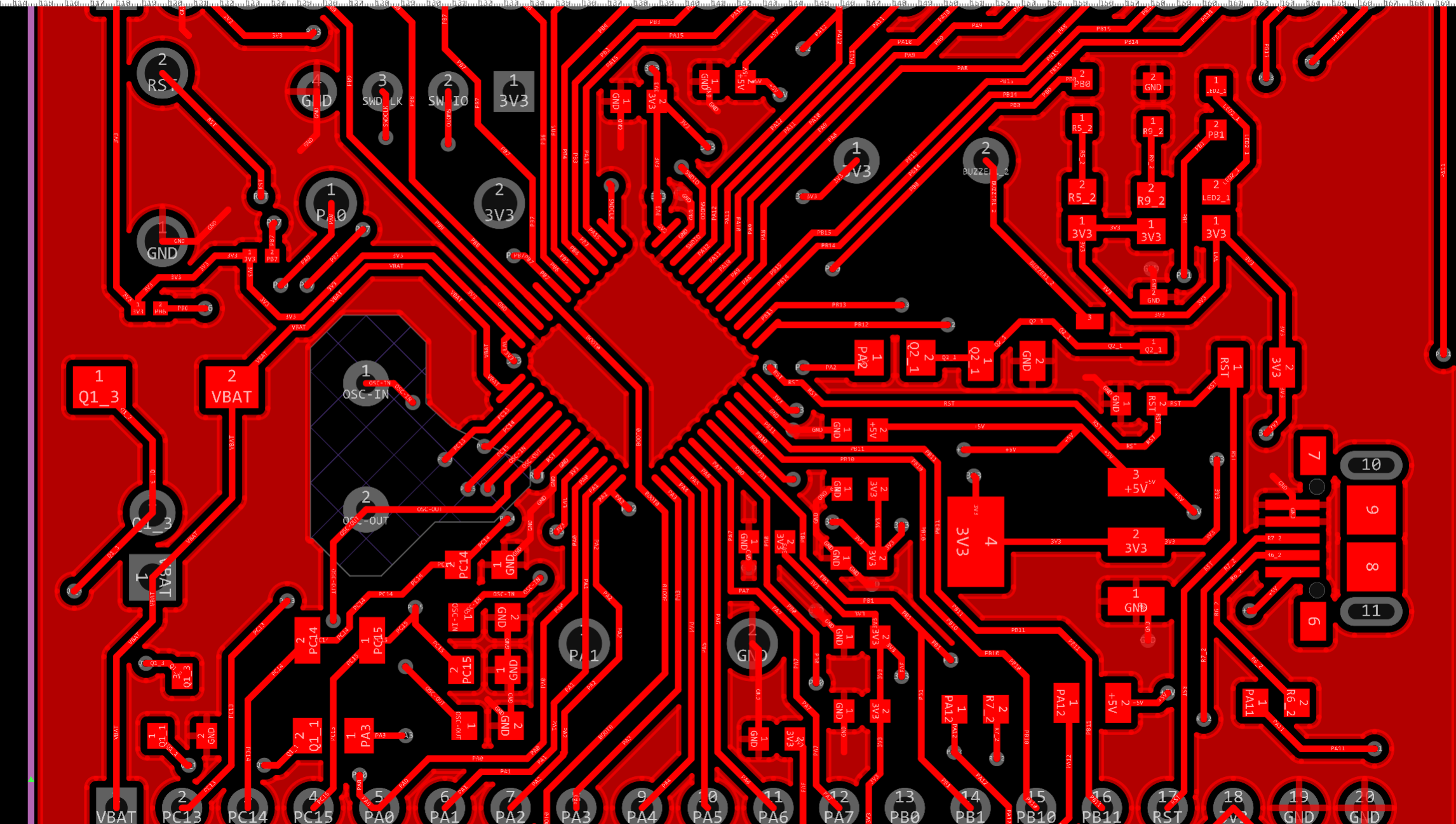

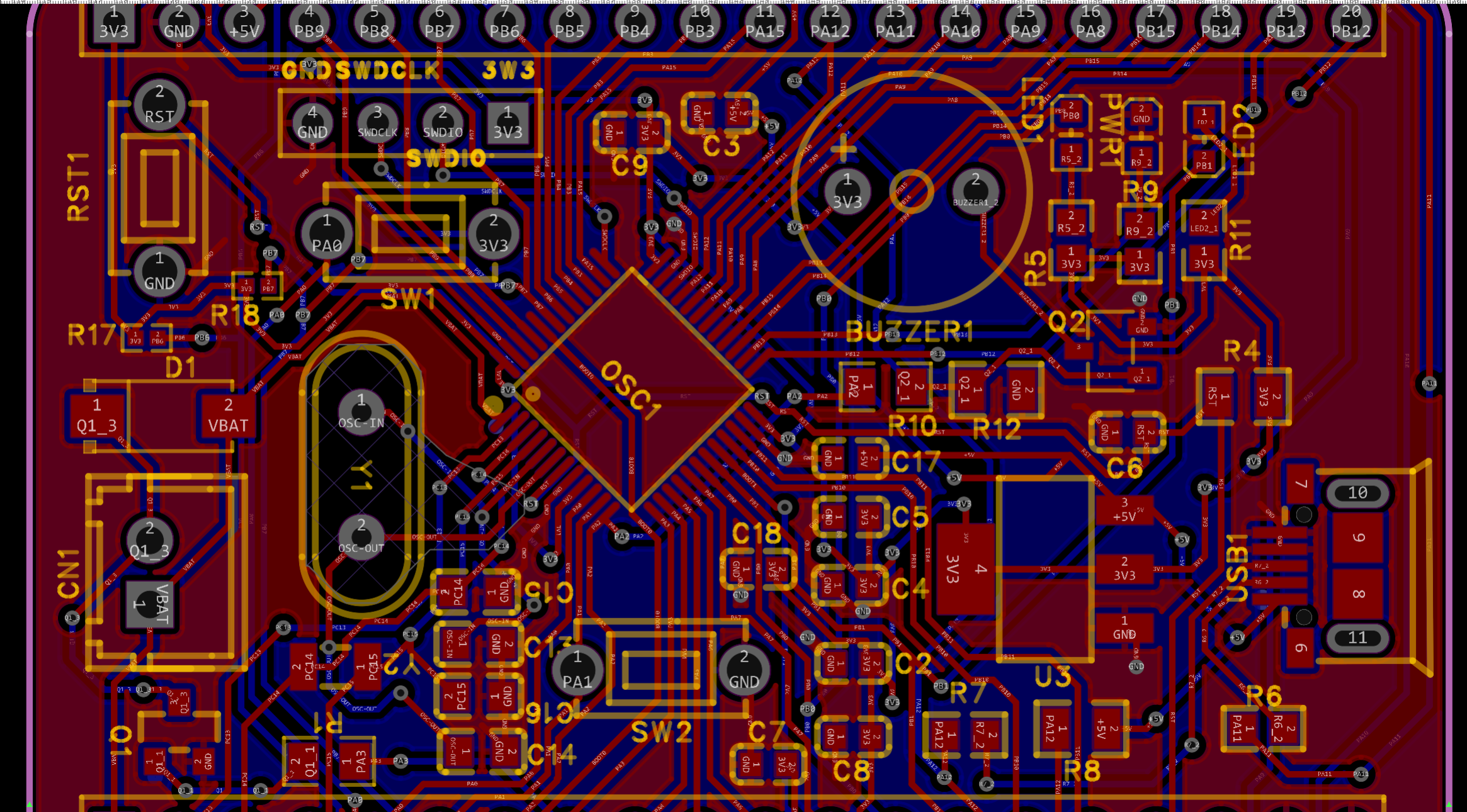

又去听了听教程，然后发现晶振里边走线不太好，紧急修改

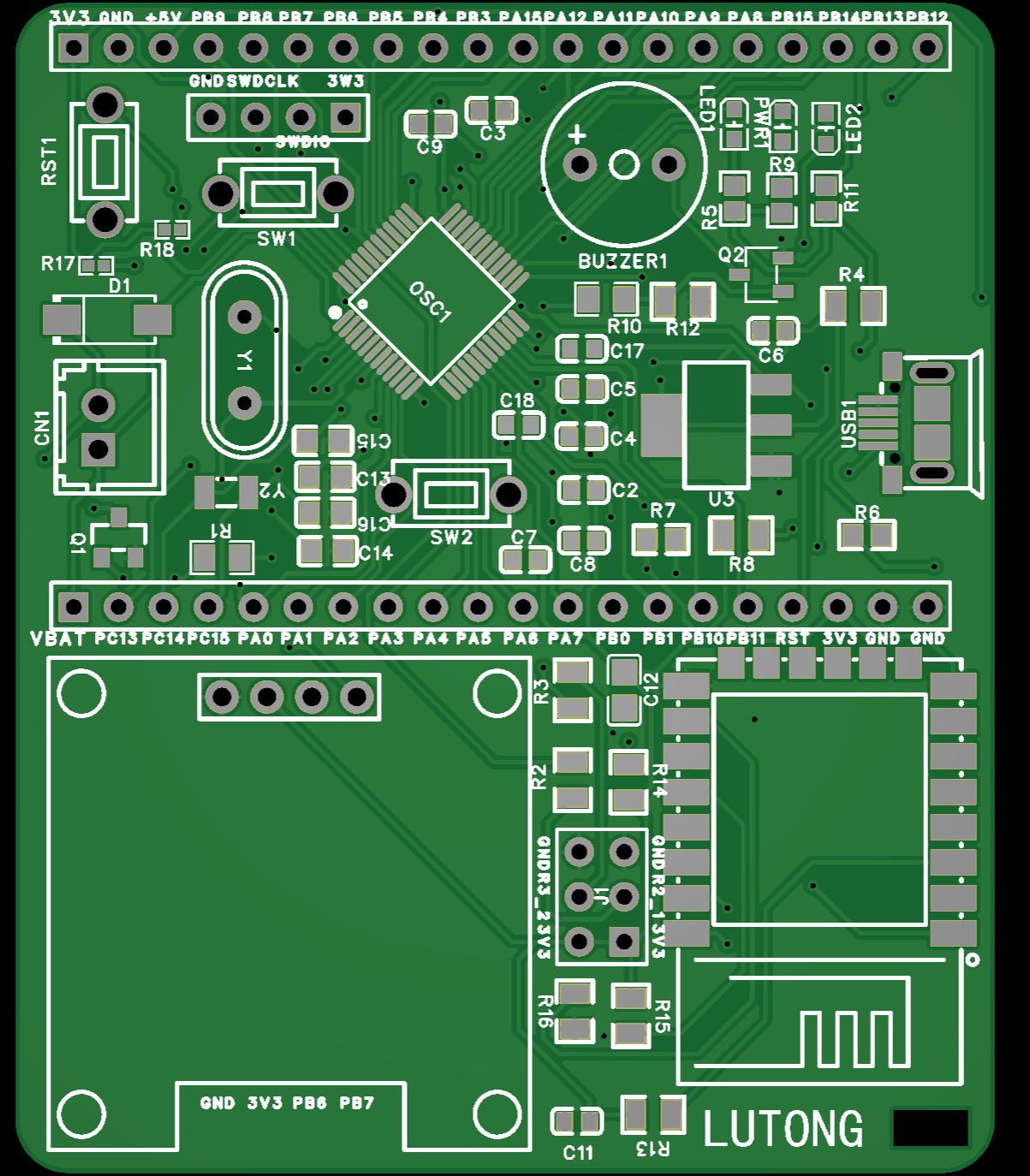

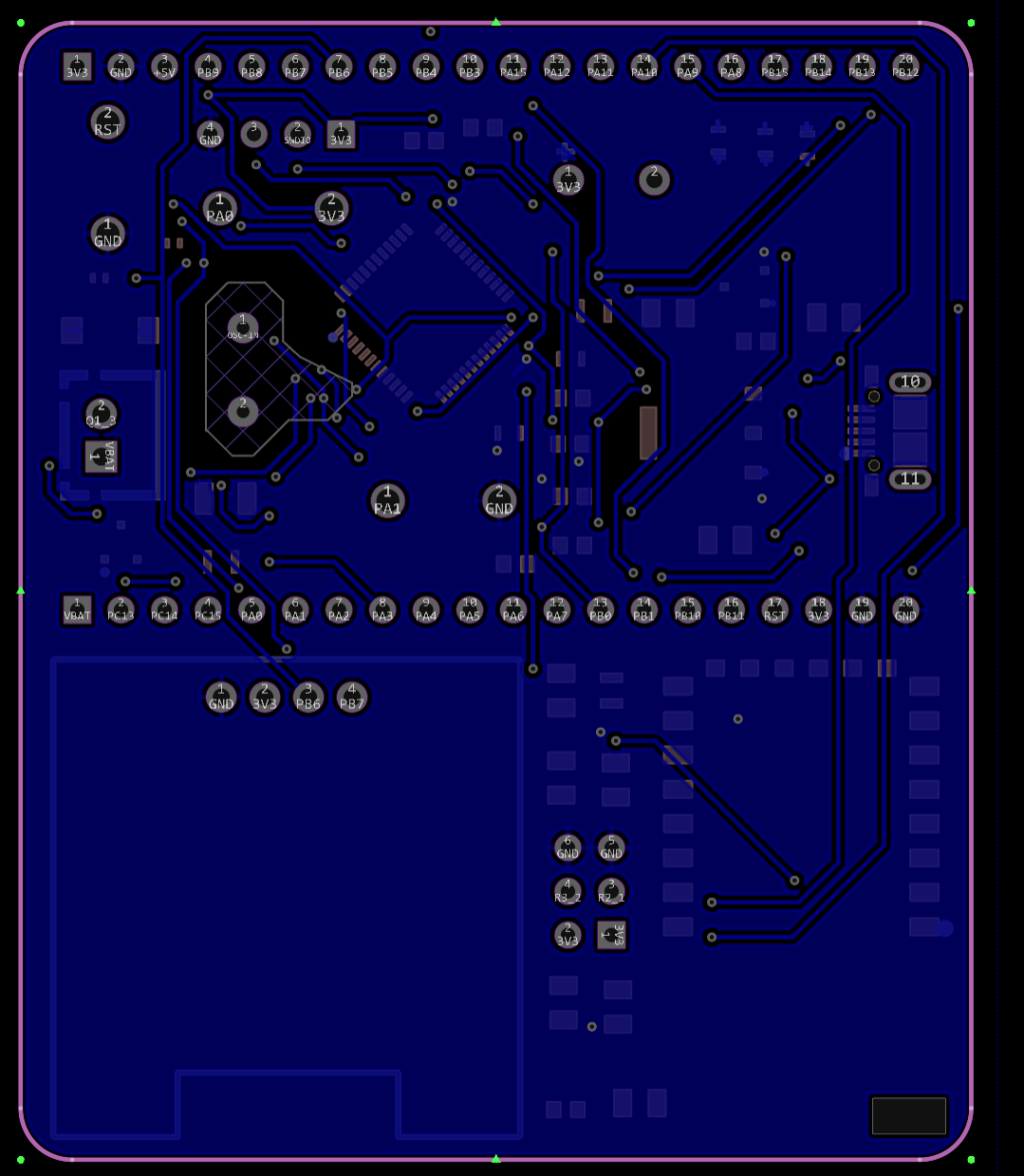

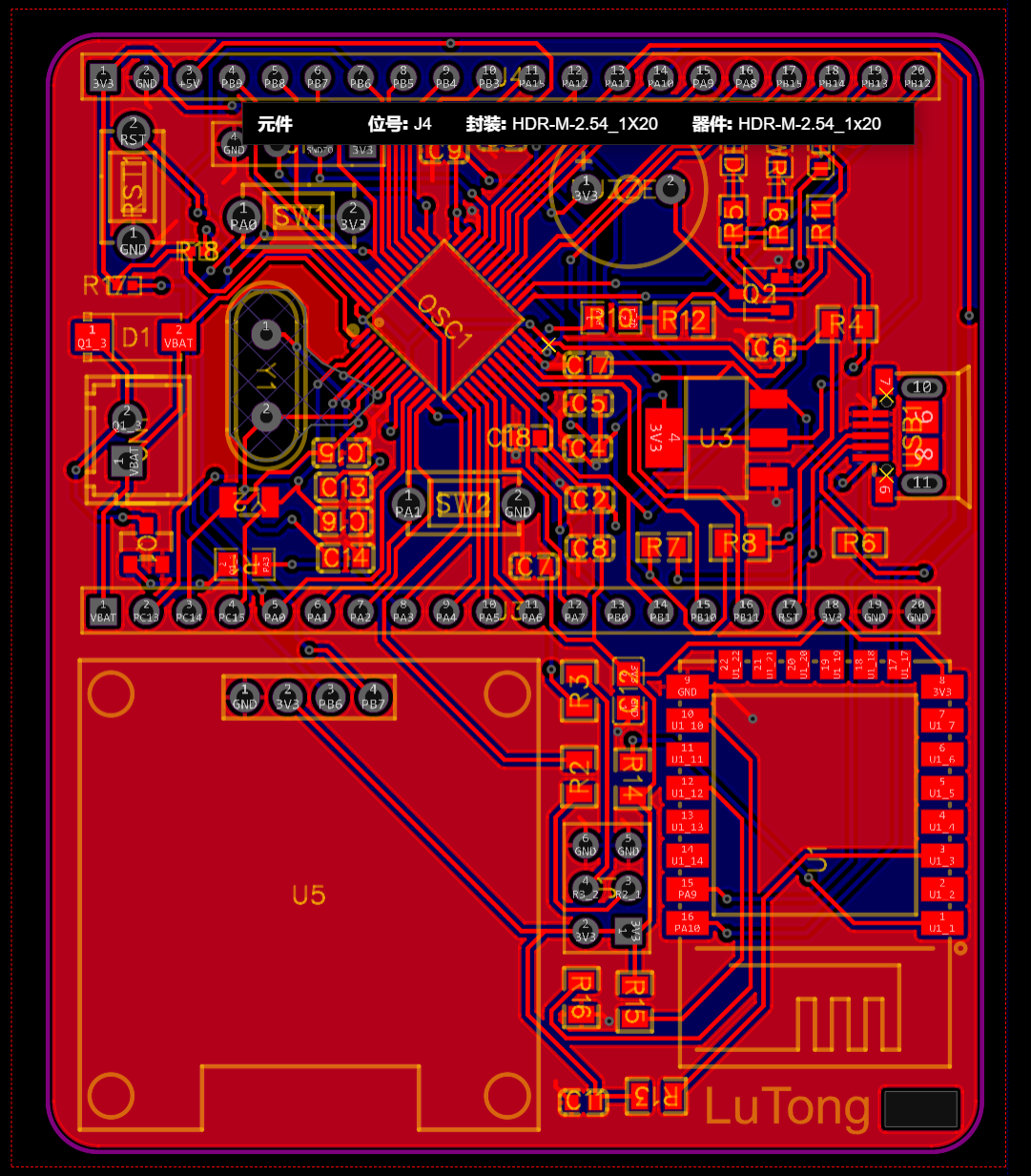

覆铜

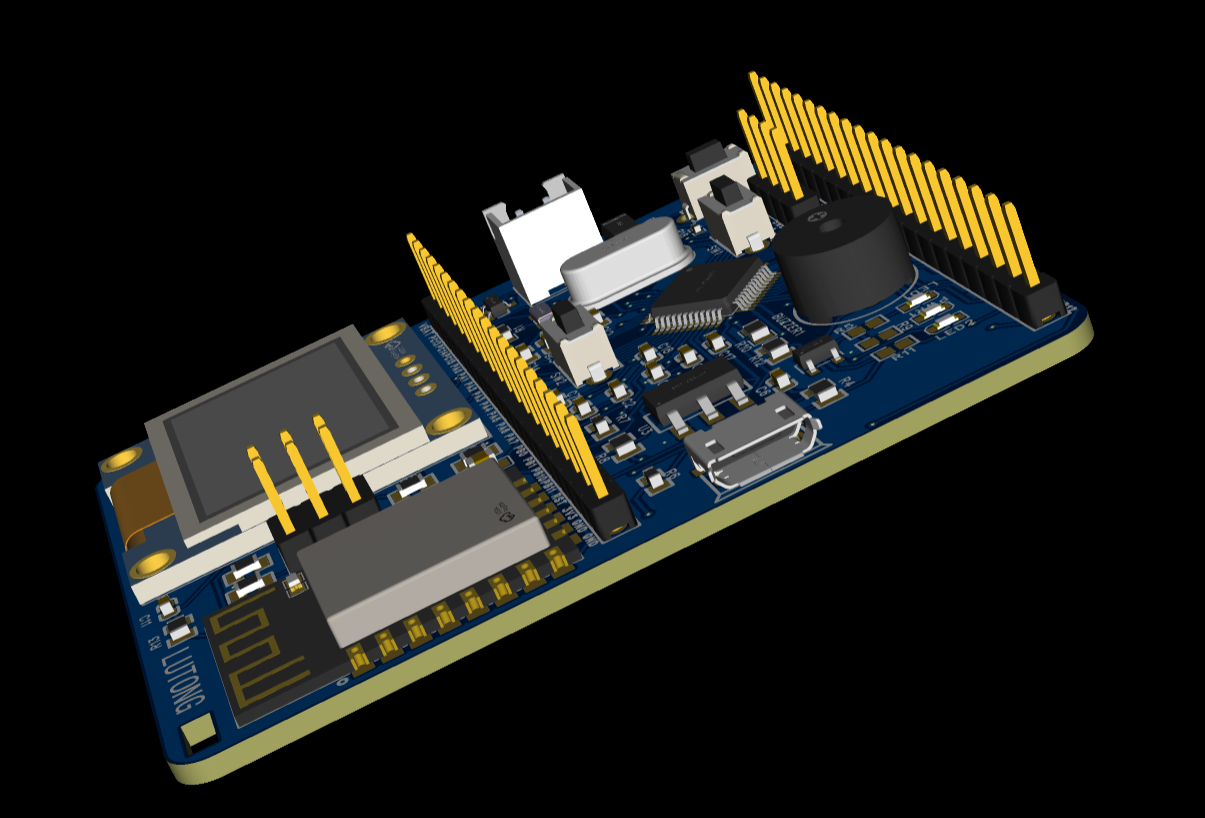

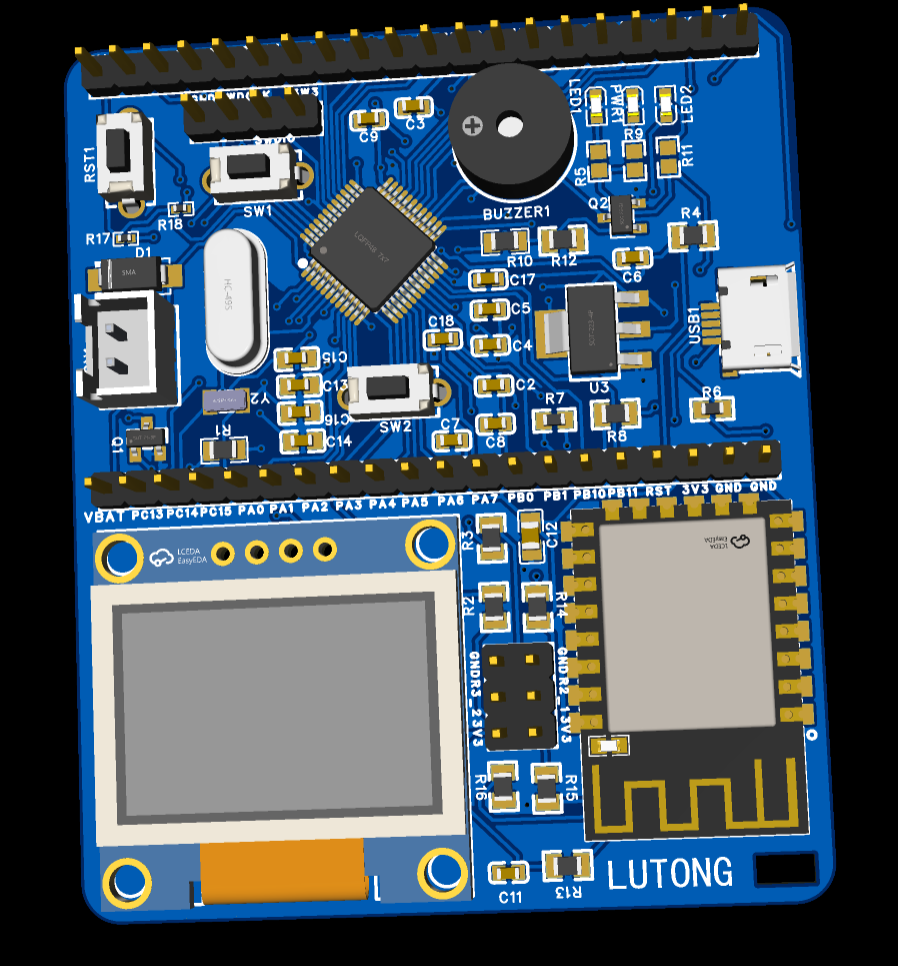

3D模型
打样
最后选的白色

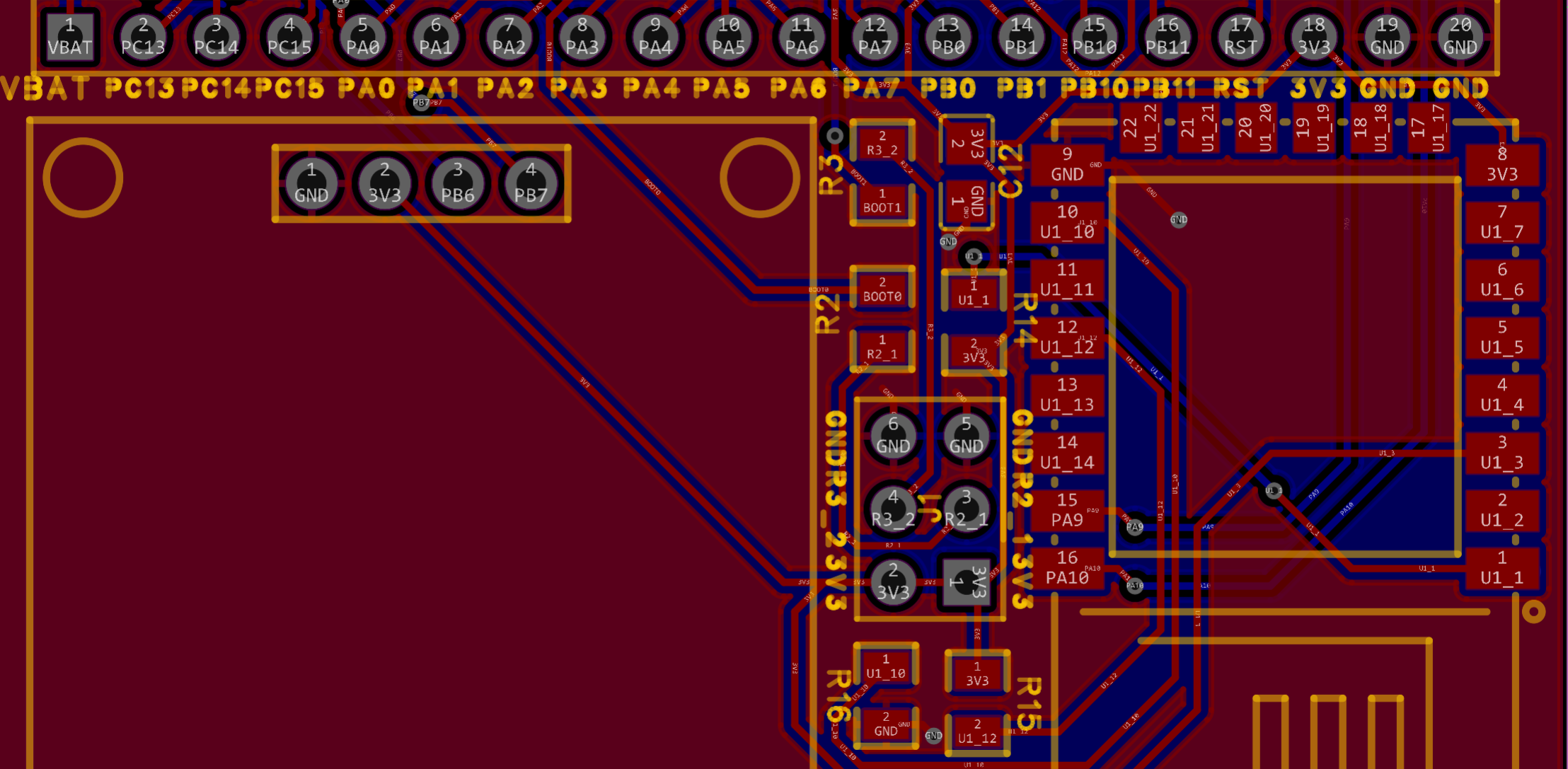

一些细节图
结语：
当个layout工程师也挺好的
